홍정표 교수님 이달의 연구자 선정
2017-11-06 11:33:19 조회수3198

[이달의 연구자] 홍정표 교수(미래자동차공학과)

전동기의 성능을 예측하고 미래 설계 방향을 제시하다​



우리 주변에서 움직이는 많은 기계들은 전동기(electric motor)를 통해 구동력을 얻는다. 이때 전동기는 전압과 자기장, 전류와 같은 전기적인 특성을 가질 뿐만 아니라, 온도∙ 진동∙ 소음과 같은 기계적인 특성들도 동시에 지니고 있다. 이런 다양한 특성들 때문에, 매 상황마다 적합한 기기를 만들기란 쉽지 않은 일이다. 하지만 최근 홍정표 교수(미래자동차공학과)가 속한 ECAD(Electro-mechanical Computer Aided Design Lab) 연구실에서는 여러 설계 변수들을 통해 전동기의 성능을 예측하고 설계에 반영할 수 있는 실증적인 방법론을 제시했다. 자신이 원하는 몇 가지 변수 값이 달라진다고 가정했을 때 이에 따른 성능 변화를 그래프로 확인하며 엔지니어들이 즉시 설계안을 짤 수 있도록 고안한 것이다.


전기와 기계의 복합적 양상을 동시에 고려하다

지금까지 공학을 전공으로 하는 많은 연구자들은 본인이 원하는 시스템에 적합한 엔진을 찾기 위해 수많은 시행착오를 겪으며 연구에 매진해왔다. 그리고 이러한 대부분의 연구는 하드웨어의 전기적인 측면이나 기계적인 측면 한 쪽에만 초점을 맞췄다는 한계가 있었다.

교수님사진1



▲홍정표 교수(미래자동차공학과)가 'IEEE(Institute of Electrical and Electronics Engineers, 국제전기전자기술자협회) '에 실린 'Simple Size Determination of Permanent-Magnet Synchronous Machines' 논문에 대해 설명하고 있다.



“전기와 기계가 일체화된 해결책을 내고 싶었어요. 전류를 적게 흐르고 힘을 크게 했을 때 열과 진동은 어떻게 변하는지, 똑같은 부피에서 지름과 높이 변화에 따라 모터의 효율이나 온도가 어떻게 변하는지 등을 연구하길 원했죠.” 이를 위해 홍 교수는 '영구 자석(Permanent-magnet)'을 이용한 실증 연구를 진행했다. “영구자석은 재질과 온도에 따라 특성이 정해져요. 그리고 외부에서 가해지는 전기자 자계(전류와 턴수의 곱), 자기회로의 저항과도 관련이 깊죠.” 이외에 영구자석은 전류를 흘리지 않고도 자기를 만들 수 있고 이에 따라 발열이 줄고 크기를 작게 할 수 있다는 장점이 있어 전동기 연구에 많이 쓰인다.

그렇다면 구체적인 실험 과정은 어떻게 진행됐을까. 먼저 홍 교수는 3가지 설계 변수의 크기 변화에 따른 전동기의 전기적∙기계적 특징을 그래프로 정리했다. “형상 비율(SR: Shape Ratio), 로터의 단위 체력당 회전 모멘트(TRV: Torque per Rotor Volume), 토크 밀도(TD: Torque Density)라는 세 가지 변수를 고려했어요.” 이들 변수는 회전자의 모양과 크기, 모터의 크기를 결정짓고 모터 열원과 발열 면적에도 영향을 미치기 때문에 전기적인 특징뿐만 아니라 기계적인 특징에도 영향을 미친다. 하지만 ‘토크 밀도(TD)’의 경우 이를 작게 설계하면 모터의 효율이나 온도 특성은 향상될 수 있으나, 그만큼 크기가 커지고 비용이 증가하기 때문에 적절한 수준에서 결정하는 것이 좋다.

관련사진2

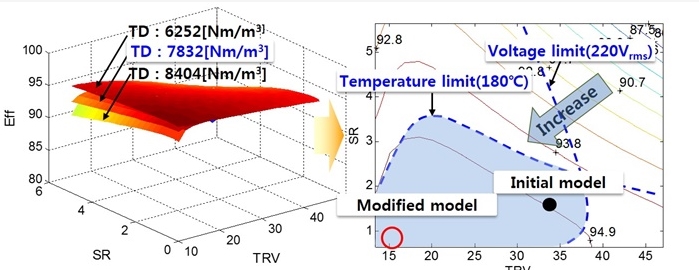

▲(왼쪽 그림) '토크 밀도(TD)'가 7832[Nm/m3]인 초기모델에서 '형상 비율(SR)'과 '로터의 단위 체력당 회전 모멘트(TRV)'가 변화함에 따라 z축의 '효율(Eff)' 이 어떻게 변화하는지가 나와있다. (오른쪽 그림) 모터의 특성에 영향을 미치는 여러 매개변수 중 '전압'과 '온도' 제한을 확인할 수 있다. (출처: 홍정표 교수)​



시뮬레이션을 통한 정확한 방향 제시

이번 연구는 모터의 특성에 영향을 미치는 여러 매개변수(역기전력, 인덕턴스 등)를 산정하고 비례식을 이용해 특성이 향상된 모델을 설계했다. 또 이런 방법으로 산출된 결과에 대한 신뢰성을 높이기 위해 시작품(Prototype)을 제작하고, 부하시험(Load Test)과 무부하시험(No-load Test)을 통해 논문에서 제시한 방법에 대한 신뢰도를 확인했다.

“시뮬레이션의 중요한 점은 하드웨어를 만들었을 때 '예측한 만큼 그 값이 나오느냐'예요. 이번 연구를 통해서 설계 변수의 변화에 따른 전반적인 성능 변화를 한눈에 알아볼 수 있죠.” 하지만 홍교수는 이보다 더 중요한 것은 ‘제대로 된 설계방향의 제시’라고 말했다. “이번 연구 결과를 통해 추후 기기 개발 시 소요될 시간과 시행착오를 줄일 수 있을 거라 생각해요. 그만큼 많은 엔지니어들이 빠르게 설계안을 결정할 수 있을 겁니다.”



 교수님사진3

▲홍정표 교수는 "그동안 'ECAD연구실'에서 해왔던 데이터들을 모아 이번 연구를 진행했다"며, "앞으로 사회는 전기와 기계 분야 모두를 융합할 줄 아는 인재를 요구할 것"이라고 말했다



더욱더 많은 분야에서 상용화될 것

홍 교수는 현재 전동기가 자동차나 가전 기기, 엘리베이터 등 다양한 분야에 사용되며, 앞으로는 움직이는 모든 물체의 구동원(驅動原) 역할을 할 것이라고 말했다. “현재 일본은 전동기로 소형 전기 비행기를 띄우는 기술까지 발전한 상태입니다. 그리고 점점 그 개발 기간은 단축될 걸로 보입니다. 추가적으로는, 연료를 덜 쓰는 만큼 대기 오염 문제도 해결될 것으로 예상하고요.”




글/ 오상훈 기자              ilgok3@hanyang.ac.kr
사진/ 김윤수 기자          rladbstn625@hanyang.ac.kr
